GB/T 3923.1-2013 紡織品 織物拉伸性能 第1部分:斷裂強力和斷裂伸長率的測定(條樣法)檢測方法

試樣制備：

從每一個實驗室樣品上剪取兩組試樣，一組為經向（或縱向）試樣，另一組為緯向（或橫向）試樣，每組試樣的有效寬度應為50mm±0.5mm(不包括毛邊，長度應滿足夾持長度200mm（夾持長度為200mm時試樣尺寸為長300mm,寬50mm）；如果試樣的斷裂伸長率 >75%，夾持長度可為100mm（夾持長度為100mm時，試樣尺寸為長200mm,寬50mm）。

【夾持長度要求】

對于斷裂伸長率≤75%的試樣，其夾持長度設置為200mm;對于斷裂伸長率>75%的織物，其夾持長度設置為100mm。

【拉伸速度要求】

【試驗結果判定】

如果試樣在距離鉗口線5mm內斷裂則為鉗口斷裂，其結果應舍棄。超過鉗口線5mm外斷裂則為正常斷裂，可以記錄為斷裂值。

【試樣結果的表示】

分別計算經緯向（或縱橫向）的斷裂強力平均值，其單位為牛頓（N），計算結果按以下要求修正。

①. <100N，修正值1N。

②. ≥100N且<1000N,修約至10N。

③. ≥1000N，修約至100N。

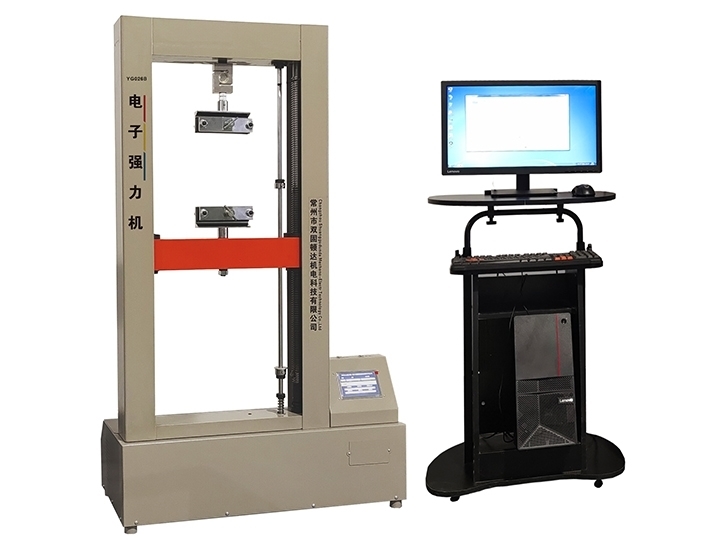

GB/T 3923.1-2013 紡織品 織物拉伸性能 第1部分:斷裂強力和斷裂伸長率的測定(條樣法)檢測儀器測試設備推薦常州市雙固頓達機電科技有限公司YG026B型電子織物強力機。

【用途】

YG026B型織物強力機用于測定各種紡織品，棉、毛等機織物，非織造織物條樣法的斷裂強力和斷裂伸長率，具有拉伸、頂破、撕裂、剝離、接縫、撕破、彈性回復、抗滑移等功能。

【符合標準】

GB/T 3923.1-2013 紡織品 織物拉伸性能 第1部分:斷裂強力和斷裂伸長率的測定(條樣法)

【儀器特點】

1、采用高精度、高效率測力傳感器，試驗數據準確。

2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows XP或Windows 7 32位操作系統）。

3、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。

4、操作軟件：中，英文自動切換，界面友好。

5、操作特點：操作簡便，可以自定義設置試樣名稱，批號，試驗次數，操作員姓名等信息。

6、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能。

7、測試單位可以自由切換（N,磅，千克等）。

【儀器性能及主要技術參數】

1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。

2、測試方法：拉伸、頂破、撕裂、剝離、接縫、撕破、彈性回復、抗滑移等功能。

3、拉力傳感器量程：100N / 200N / 500N / 1000N / 3000N / 5000N（選配）

4、測力精度：＜±0.5%

5、夾距：25～500mm(無級可調)

6、拉伸速度：1～500mm/min（任意設定）

7、回復速度：200mm/min（速度可調，建議速度：200mm/min）

8、有效動程：450mm（可定制）

9、伸長分辨率：0.01mm

10、夾持器有效夾持寬度：標準配置100mm（可根據用戶需求定制）

11、打?。狠敵龈鞣N形式數據，曲線及統計結果

12、電  源：AC220V±10％    50Hz

13、外形尺寸：600×430×1250mm

14、重   量：約150Kg
