GB/T 3917.3-2009紡織品 織物撕破性能 第3部分：梯形試樣撕破強力的測定規定了用梯形試樣法測定紡織品織物的撕破強力。

【梯形法撕破測試原理】

在試樣上畫一個梯形，用常州雙固頓達自主生產的YG026B型電子織物強力機的上下夾鉗夾住梯形上兩條不平行的邊，對試樣施加連續增加的力，使撕破沿試樣寬度方向傳播，測定平均最大撕破強力（N）。

【梯形法撕破試樣要求和測試要求】

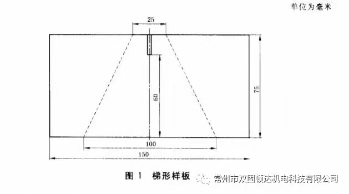

試樣為矩形，長150mm,寬75mm，用梯形模板在試樣上畫一個梯形，上底長25mm,下底長100mm,腰高度75mm,上底25mm中心處剪1個15mm的口子，YG026B型電子織物強力機設置夾持長度25mm,拉伸速度100mm/min，記錄其最大撕破強力。

【用途】

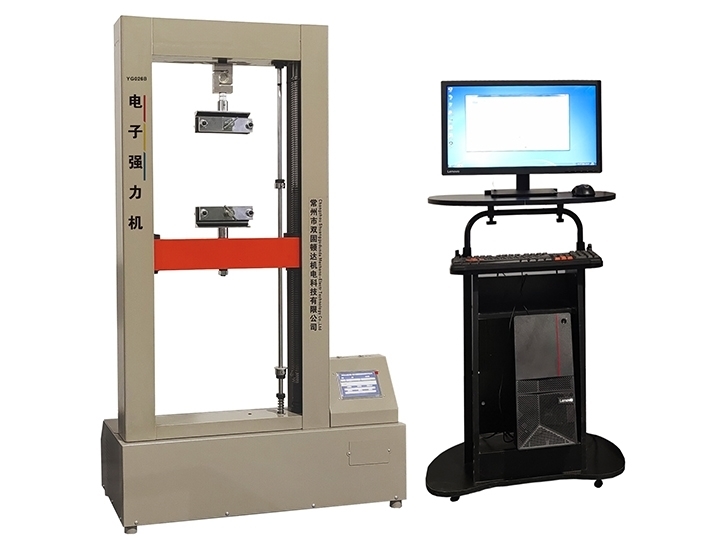

YG026B型電子織物強力機用于測定各種紡織品，棉、毛等機織物，非織造織物的斷裂強力和斷裂伸長率，具有拉伸、頂破、撕裂、剝離、接縫、撕破、彈性回復、抗滑移等功能。

【符合標準】

GB/T 3923.1，GB/T 3923.2，GB/T 3917.2，GB/T 3917.3，GB/T 3917.4，GB/T 13772.1，GB/T 13772.2等標準以及其它國家標準。

【儀器特點】

1、采用高精度、高效率測力傳感器，試驗數據準確。

2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows XP或Windows 7 32位操作系統）。

3、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。

4、操作軟件：中，英文自動切換，界面友好。

5、操作特點：操作簡便，可以自定義設置試樣名稱，批號，試驗次數，操作員姓名等信息。

6、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能。

7、測試單位可以自由切換（N,磅，千克等）。

【儀器性能及主要技術參數】

1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。

2、測試方法：拉伸、頂破、撕裂、剝離、接縫、撕破、彈性回復、抗滑移等功能。

3、拉力傳感器量程：100N / 200N / 500N / 1000N / 3000N / 5000N（選配）

4、測力精度：＜±0.5%

5、夾距：25～500mm(無級可調)

6、拉伸速度：1～500mm/min（任意設定）

7、回復速度：200mm/min（速度可調，建議速度：200mm/min）

8、有效動程：450mm（可定制）

9、伸長分辨率：0.01mm

10、夾持器有效夾持寬度：標準配置100mm（可根據用戶需求定制）

11、打?。狠敵龈鞣N形式數據，曲線及統計結果

12、電  源：AC220V±10％    50Hz

13、外形尺寸：600×430×1250mm

14、重   量：約150Kg
